راهنمای جامع بلبرینگ

از مفاهیم پایه تا نکات پیشرفته خرید و نگهداری

مقدمه: اهمیت بلبرینگ در دنیای امروز

اگر زندگی روزمره را همانند قطار پرسرعتی فرض کنیم که در مسیر توسعه، پیشرفت و فناوری در حال حرکت است، بدون شک بلبرینگ‌ها همان قطعات کوچکی هستند که این حرکت بی‌نقص و نرم را ممکن می‌کنند.
چه در کوچک‌ترین لوازم خانگی مانند پنکه، دوربین عکاسی، دوچرخه و اسکوتر و چه در بزرگ‌ترین موتورهای صنعتی، تأسیسات نفت و گاز، قطار و هواپیما همیشه ردپای بلبرینگ به چشم می‌خورد.
ممکن است به چشم نیاید اما اگر یک روز یکی از این قطعات کوچک خراب شود، عملکرد کل دستگاه و حتی خط تولید متوقف خواهد شد!

بلبرینگ نه فقط یک قطعه صنعتی، بلکه یک راه‌حل هوشمندانه‌ است که دانش مهندسی طی یک قرن گذشته برای کاهش سایش، کاهش اصطکاک و افزایش بهره‌وری فرآیندهای مکانیکی از آن بهره گرفته است.

در این مقاله، از پایه‌ترین مفاهیم و تعاریف مرتبط با بلبرینگ، ساختار و انواع آن، عوامل مؤثر بر قیمت بلبرینگ، روش‌های تشخیص برند اصل و تقلبی، برندهای معروف بلبرینگ تا نکات نصب، نگهداری و تحلیل علائم خرابی و در پایان، آینده‌ی فناوری‌های مرتبط با بیرینگ را بررسی می‌کنیم.
اگر دانشجوی مهندسی، کارشناس صنایع، مسئول خرید کارگاه، یا علاقمند به نکات فنی خودروی خود هستید، این راهنما برای شماست.

بلبرینگ چیست؟ نگاهی عمیق‌تر به مفاهیم پایه بیرینگ

تعریف بلبرینگ و تفاوت آن با سایر انواع بیرینگ

«بلبرینگ» (Ball Bearing) در اصل نوعی یاتاقان است که برای تحمل بار و کاهش تماس مستقیم سطوح دوار استفاده می‌شود.
در زبان انگلیسی، هر نوع قطعه‌ای که بار را تحمل کند و اجازه حرکت نسبی بین اجزا را بدهد، Bearing نامیده می‌شود. یکی از پرکاربردترین انواع یاتاقان، بلبرینگ است که با استفاده از ساچمه‌های کروی شکل بین دو حلقه داخلی و خارجی (Inner ring و Outer ring) ساخته می‌شود.

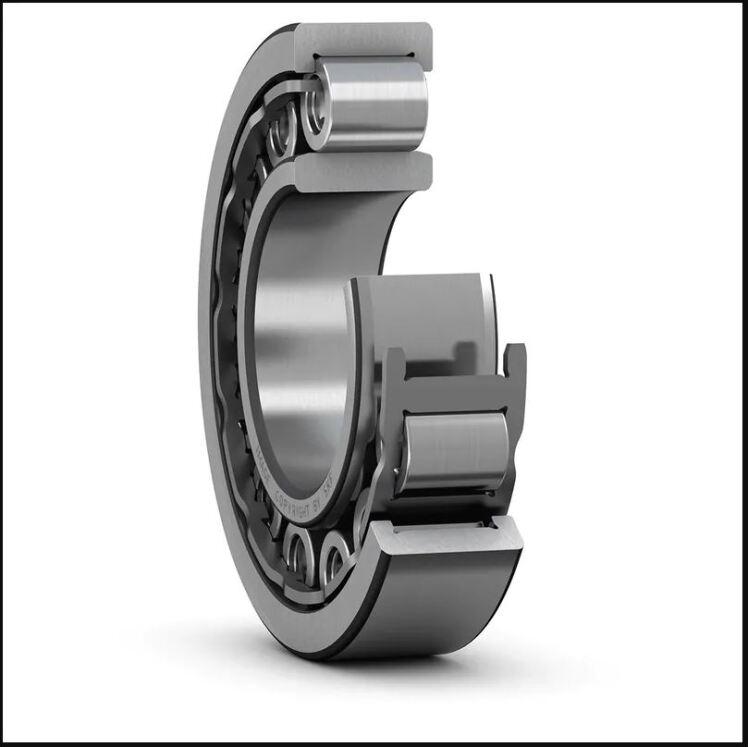

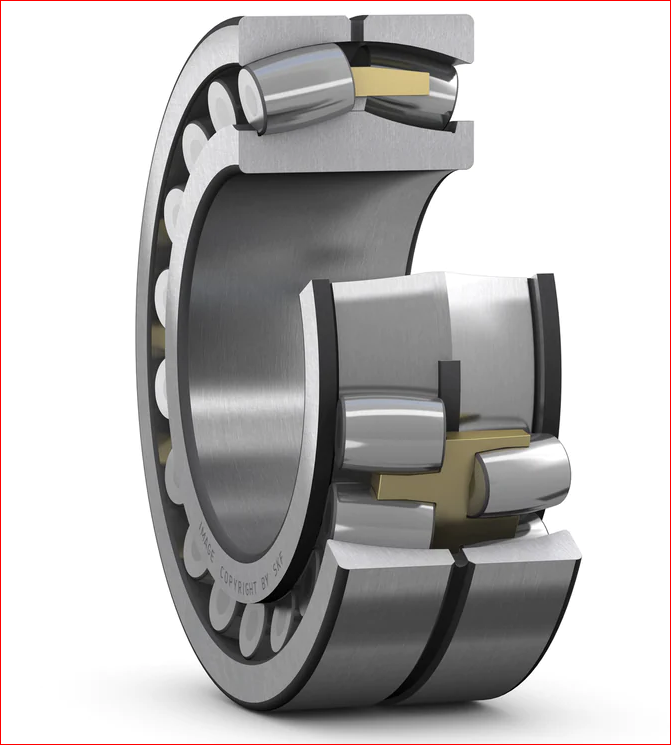

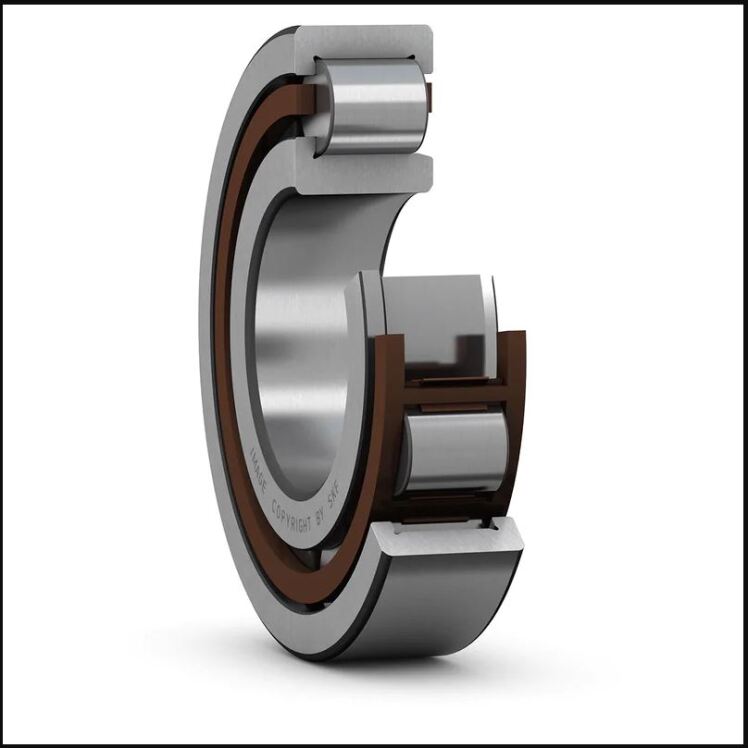

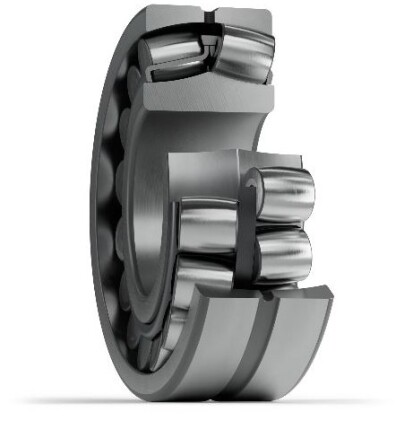

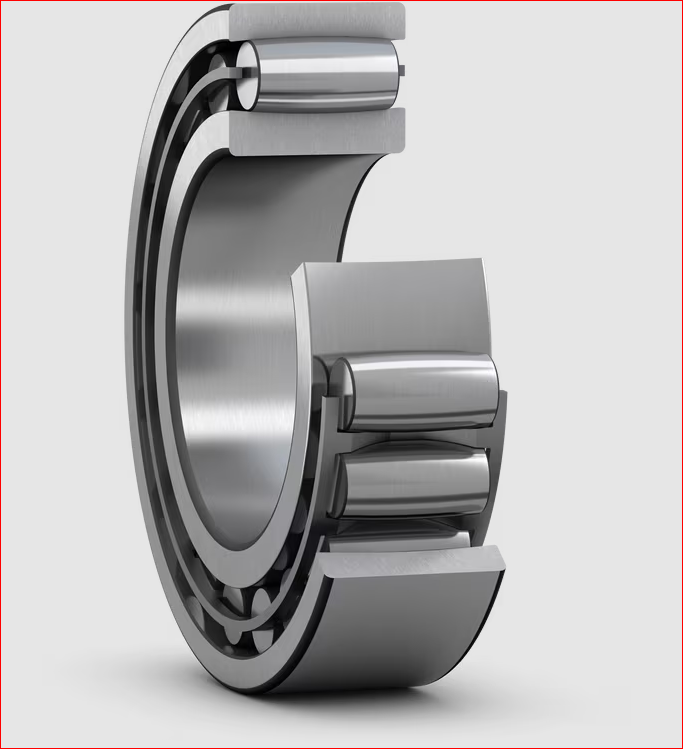

در کنار بلبرینگ، انواع دیگری از بیرینگ مثل رولبرینگ (Roller Bearing)، سوزنی (Needle Bearing)، کف‌گرد (Thrust Bearing) و غیره وجود دارد که همگی براساس نحوه تحمل بار و نوع تماسشان تفاوت دارند.
بلبرینگ‌ها برای بارهای شعاعی، محوری یا ترکیبی به کار می‌روند و نقطه قوت‌شان، اصطکاک پایین و حرکت روان با صدای کم است.

چرا بلبرینگ اختراع شد؟ مروری بر تاریخچه

استفاده از توپک‌ها و ساچمه‌ها برای جابه‌جایی اجسام سنگین، ریشه‌ای چند هزار ساله دارد و حتی در تمدن‌های باستانی نمونه‌های آن دیده می‌شود؛ اما ثبت اختراع بلبرینگ به شکل امروزی، به قرن نوزدهم با نام «فردریک موزس فیشر» برمی‌گردد. همزمان در اروپا و آمریکا، نیاز صنعت به ساخت موتورهای با دور و بار بالا و کاهش هزینه‌های تعمیر و نگهداری، باعث جهش فناوری در این قطعه گردید.

امروزه با ورود لیزر، متالوژی پیشرفته و انواع آلیاژهای خاص، بلبرینگ‌ها می‌توانند تحت بالاترین فشار، دما و سرعت کار کنند و همچنان عمر مفید بالایی داشته باشند.

ساختار اصلی بلبرینگ

یک بلبرینگ از اجزای زیر تشکیل شده است:
  • حلقه داخلی (Inner Ring): رابط مستقیم با شفت یا محور دوار.
  • ساچمه‌ها (Ball): عامل اصلی کاهش اصطکاک، معمولاً از فولاد سخت‌کاری شده.
  • قفس یا محفظه ساچمه (Cage): نظم‌دهنده ساچمه‌ها و جلوگیری از برخورد آنها.
  • حلقه بیرونی (Outer Ring): در تماس با بدنه یا یاتاقان بوش به منظور فیکس شدن در جایگاه.

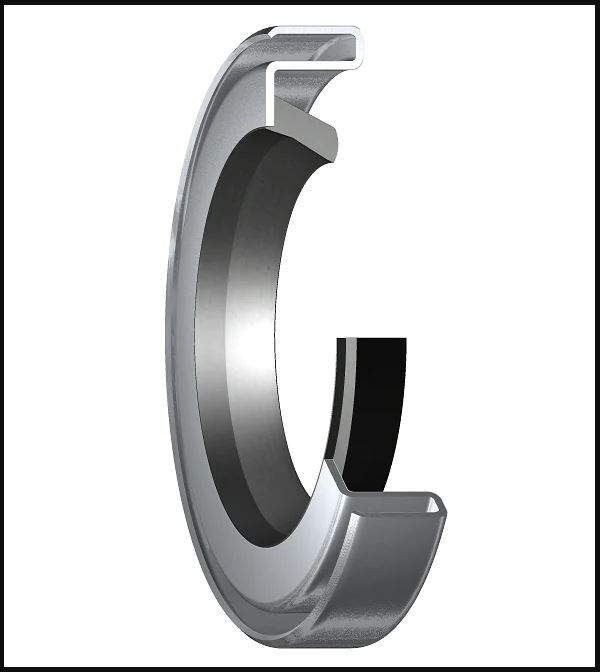

برخی از بلبرینگ‌ها، دارای درپوش (Seal/Shield) برای جلوگیری از ورود گرد و غبار و افزایش عمر مفید هستند؛ این نوع بیشتر در محیط‌های آلوده یا قطعاتی که دسترسی به روانکاری مجدد سخت است، کاربرد دارند.

انواع بلبرینگ و راهنمای کاربرد هرکدام

طبقه‌بندی اصلی انواع بلبرینگ

انواع بلبرینگ را می‌توان براساس ویژگی‌های فنی و کاربردی تقسیم‌بندی کرد:

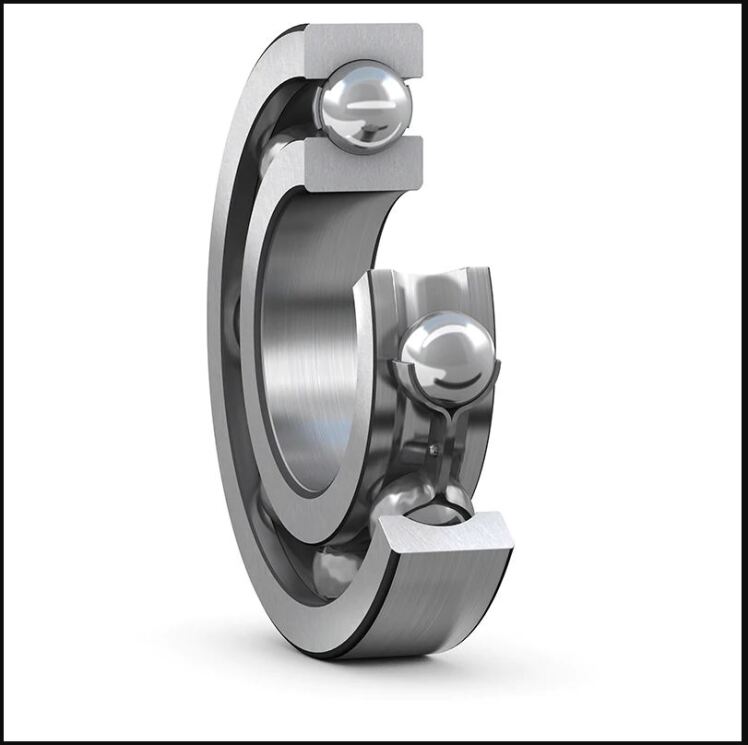

  1. بلبرینگ شیار عمیق (Deep Groove Ball Bearing):

   پرمصرف‌ترین و همه‌کاره‌ترین بلبرینگ بازار. تحمل بارهای شعاعی و محوری، کاربری در دوچرخه، پمپ آب، موتور کولر، لوازم     خانگی و هزاران وسیله دیگر.
   مزیت آنها قیمت مناسب، نصب آسان و نگهداری کم‌هزینه است.

  2. بلبرینگ تماس زاویه‌ای (Angular Contact Ball Bearing):

   ایده‌آل برای جاهایی با بار ترکیبی (شعاعی و محوری همزمان). در مقابل بار محوری عملکرد بهتری دارد. یک یا دو ردیفه         عرضه می‌شود و در ماشین‌آلات دقیق، گیربکس‌ها، سانتریفیوژ و ابزارآلات پزشکی به‌کار می‌رود.

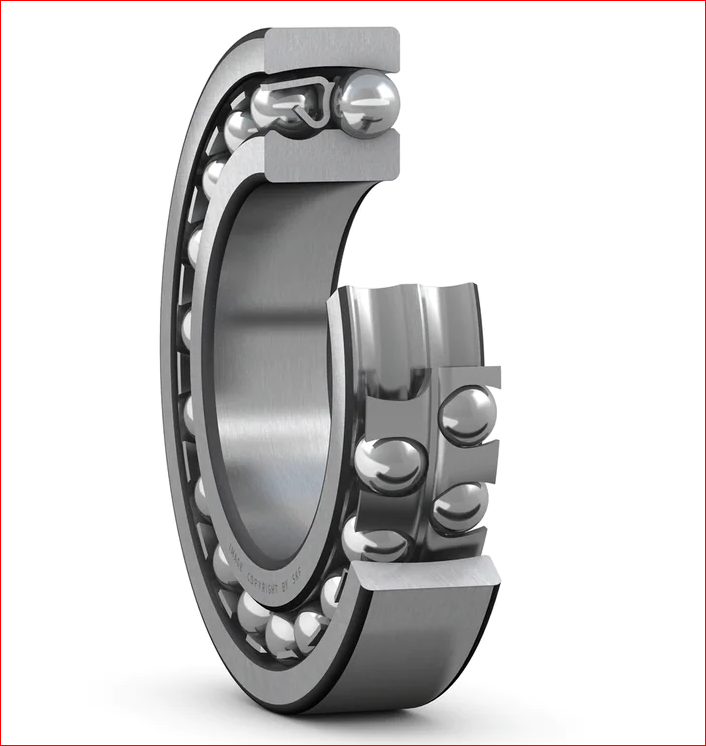

  3. بلبرینگ خودتنظیم (Self-Aligning Ball Bearing):

   زمانی که مقداری انحراف یا عدم هم‌محوری در نصب محور وجود داشته باشد، این بلبرینگ بهترین گزینه است. از دو           ردیف ساچمه تشکیل شده و معمولاً در ماشین‌آلات معدن، کشاورزی و صنایع غذایی استفاده می‌شود.

  4. بلبرینگ کف‌گرد (Thrust Ball Bearing):

   تخصصی‌ترین مدل برای تحمل بارهای محوری خالص.
   مثلاً در میزهای چرخان صنعتی، صندلی گردان اداری، میل‌لنگ و جاهایی که حرکت دورانی تحت نیروی فشاری انجام             می‌شود.

  5. بلبرینگ قفلی یا ایزوله (Insert/Block Ball Bearing):

   طراحی شده برای نصب راحت و استفاده در شرایط صنعتی خاص، خصوصاً وقتی امکان نصب سریع و تعویض در حین کار       مورد نیاز است. معمولاً در نوار نقاله‌ها، صنایع بسته‌بندی، صنایع غذایی و دارویی کاربرد دارد.

  6. بلبرینگ مقاوم به حرارت و شرایط خاص:

   این دسته در محیط‌هایی با گردوغبار زیاد، رطوبت بالا، حرارت زیاد یا شرایط دشوار کار می‌کنند و معمولاً از آلیاژهای خاص       و درپوش‌های مقاوم ساخته می‌شوند.

جدول راهنمای انتخاب انواع بلبرینگ برای کاربردهای متفاوت

 مقایسه اجمالی انعطاف‌پذیری کاربردی انواع بلبرینگ

  • بلبرینگ شیار عمیق: مناسب برای درصد بالایی از تجهیزات عمومی، دوچرخه، پمپ آب، پنکه و ...
  • تماس زاویه‌ای: برای ابزارهای دقیق و مهندسی، جایی که زاویه تماس کلیدی است.
  • خودتنظیم: برای دستگاه‌هایی که امکان خطا در نصب زیاد است.
  • کف‌گرد: در هر جایی که نیروی محوری غالب باشد.

معرفی کامل برندهای معتبر بلبرینگ و خصوصیات هرکدام

برندهای اصلی بازار ایران و جهان

در بازار ایران، با انبوهی از برندهای معتبر و متفرقه مواجه هستیم. انتخاب برند اصل و معتبر کلید طول عمر تجهیزات شماست.

  1.  SKF (سوئد)

منشأ نوآوری و کیفیت در جهان بلبرینگ. محصولات این برند کاملاً مطابق استاندارد DIN و ISO هستند و نمونه‌هایی با بالاترین طول عمر در سخت‌ترین شرایط کارکرد دارند.
ویژگی مختص SKF: عرضه مدل‌های High Precision برای مصارف استراتژیک و نظامی

  2. FAG (آلمان)

معروف به کیفیت عالی و تکنولوژی تولید بی‌نظیر در قطعات سنگین و صنعتی. تقریباً هر کارخانه فولاد یا کارگاه سازه سنگین یک یا چند محصول FAG دارد.
ویژگی مختص FAG: سرویس‌دهی بالا حتی پس از سال‌ها کارکرد مداوم

  3. NSK و NTN (ژاپن)

محبوب در بازار آسیا و ایران، کنترل کیفیت دقیق و سبد محصول متنوع.
ویژگی شاخص: بلبرینگ‌هایی با قابلیت مقاومت در دورهای بسیار بالا و محصولات مناسب روبوتیک صنعتی

  4. URB (رومانی) و Koyo (ژاپن)

به‌صرفه و اقتصادی، مناسب پروژه‌هایی با بودجه متوسط یا مصارف عمومی. برند URB، مخصوصاً در حوزه ماشین‌آلات راه‌سازی و ادوات کشاورزی مورد استقبال است.

  5. NACHI، Timken، KOYO و دیگران
در دسته محصولات تخصصی و صنعتی، یا برای پروژه‌هایی که کیفیت اولین اولویت است، توصیه می‌شوند.

  نمودار مقایسه‌ عمر مفید برندهای مختلف (به صورت نسبی)

قیمت بلبرینگ چگونه تعیین می‌شود؟

فاکتورهای تعیین‌کننده قیمت بلبرینگ

قیمت بلبرینگ تابع عوامل متعدد و متغیرهای زیادی است. دانستن این موارد به شما کمک می‌کند تا بهترین گزینه را متناسب با بودجه و کاربری خود انتخاب کنید:

 1. جنس ساچمه و رینگ‌ها
   - فولاد ضدزنگ، سرامیک، آلیاژ خاص (مثلا برای محیط‌های دمای بالا یا خورنده‌)
 2. ابعاد و استاندارد بلبرینگ
   - ابعاد بزرگ‌تر و ویژه قیمت بیشتری دارند
 3. سرعت و نوع کاربرد
   - محصولات مناسب سرعت بالا یا بار زیاد عموماً گران‌تر هستند
 4. تکنولوژی ساخت
   - بلبرینگ‌هایی با اصطحکاک پایین و لقی کمتر، فناوری بالاتری دارند.
 5. ویژگی‌های خاص
   - مثل ضدغبار بودن، مقاومت به دما یا رطوبت، یا مجهز بودن به ساچمه سرامیکی
 6. برند
   - همانطور که در فصل قبل گفتیم، تفاوت چندبرابری قیمت بین یک برند معتبر و نمونه‌های متفرقه وجود دارد.

نمایی از قیمت‌های بلبرینگ (نمونه بازار تهران در سال ۱۴۰۳):

   نکته:
 قیمت‌ها علاوه بر تغییرات نرخ ارز، به میزان موجودی انبار و محل فروش (اصفهان، تهران یا شهرهای مرزی) وابستگی زیادی دارد.
حجم سفارش خود را همیشه با فروشنده مطرح کنید، چون خرید عمده بلبرینگ حتماً مشمول تخفیف خواهد شد.

نکات طلایی خرید به صرفه و مطمئن بلبرینگ

نیازسنجی دقیق بلبرینگ بر اساس نوع ماشین و محیط کار

  • سختی کار: آیا بار محوری، شعاعی یا ترکیبی غالب است؟
  • شرایط کاری: محیط پرگردوغبار، رطوبتی، دمای بالا یا محیط اسیدی؟
  • قدرت موتور مورد نیاز: آیا به بلبرینگ دور بالا نیاز دارید یا مدل استاندارد کافی است؟

اعتبار فروشنده یا توزیع‌کننده بلبرینگ

  •  همیشه از نمایندگی یا منابع معتبر خرید کنید.
  •  فاکتور رسمی و مهر نمایندگی، کلید دریافت خدمات پس از فروش است.

توجه خاص به شماره فنی بلبرینگ

شماره فنی، اطلاعات کاملی از قطر سوراخ، قطر خارجی، ضخامت، جنس و حتی نوع قفس را مخابره می‌کند. قبل از خرید، این شماره را با دفترچه فنی دستگاه یا موتور چک کنید.

مشاوره رایگان

خیلی از شرکت‌های توزیع‌کننده بلبرینگ، کارشناسان متخصص دارند که با ارائه اطلاعات کاربردی و مشاوره، شما را از اشتباهات پرهزینه نجات می‌دهند.

آزمون اصالت بلبرینگ

همانند یک کارشناس، باید بتوانید تفاوت اصل و تقلبی را تشخیص دهید:

  • بسته‌بندی: چاپ باکیفیت، بارکد و هولوگرام
  • درج کد و شماره سریال روی بدنه: کد حک شده باید شفاف و بدون خط و خش باشد
  • وزن و جنس: بلبرینگ اصل سنگین‌تر و خوش‌ساخت‌تر است
  • خرید از فروشگاه آنلاین معتبر: نظرات کاربران را بررسی کنید و از واریز وجه به حساب شخصی بپرهیزید.

 روش‌های تشخیص بلبرینگ تقلبی از اصل

یک مشکل عمده بازار ایران، تنوع بالای بلبرینگ تقلبی است. متاسفانه به دلیل اهمیت بالای این قطعه، نسخه‌های فیک با بسته‌بندی و حتی حکاکی مشابه نمونه‌های اصل متداول شده است.

راهنمای شناسایی بلبرینگ اورجینال

  1. مقایسه وزن:
افراد حرفه‌ای با تجربه، براحتی از روی وزن می‌توانند بلبرینگ غیر اصل را تشخیص دهند (غلظت و ترکیب فلز متفاوت).

 2. بررسی چاپ بسته‌بندی:
کیفیت بسته‌بندی به ویژه برندهای معتبر باید بالا و خوانا باشد، تصاویر، بارکد و حتی نوشته‌های جانبی نباید پاک‌شدگی داشته باشند.

 3. وب‌سایت رسمی برند:
تقریباً تمامی برندهای معتبر امکان استعلام شماره سریال بلبرینگ را فراهم کرده‌اند. کافیست سریال حک شده را در وب‌سایت وارد کنید.

 4. کارکرد اولیه:
در مواردی بلبرینگ‌های تقلبی حتی با ظاهر مشابه، پس از مدت کوتاهی صدا، لرزش و در نهایت خرابی شدید ایجاد می‌کنند.

 5. استعلام فنی:
شرکت‌های رسمی حاضر به ارائه ضمانت‌نامه، مشاوره فنی و حتی خدمات پس از فروش رایگان برای بلبرینگ اصلی‌اند.

 نصب بلبرینگ و نگهداری صحیح، راز عمر بلند

یکی از مهم‌ترین عوامل افزایش عمر مفید بلبرینگ، نصب دقیق و رعایت اصول نگهداری است.

مراحل نصب بلبرینگ به صورت حرفه‌ای:

  1. آماده‌سازی شفت و جایگاه نصب:
سوراخ محل نصب و شفت باید کاملاً تمیز و عاری از براده یا گردوغبار باشد.

  2. انتخاب ابزار مناسب:
از پرس هیدرولیک، یا ابزار مخصوص نصب بیرینگ بهره بگیرید. هیچگاه بلبرینگ را با چکش یا ابزار ضربه‌ای نصب نکنید.

 3. کشش و نیروی مناسب:
فشار بیش از حد به بلبرینگ و قفس آن آسیب می‌زند.

 4. روانکاری مناسب:
گریس یا روغن متناسب با شرایط کار و نوع بلبرینگ استفاده کنید. مقدار اضافه گریس همان‌قدر مضر است که کم بودن آن.

 5. بررسی صدا و حرکت آزاد مهره‌ها:
بعد از نصب، بلبرینگ باید به راحتی و نرم بچرخد و هیچ احساس گیر یا خشکی نباشد.

 چک‌لیست نگهداری بلبرینگ

 •  بازبینی منظم دمای کارکرد
 •  بررسی لرزش و صداهای غیرعادی
 •  تست سطح روانکاری و تعویض منظم روغن یا گریس
 • تمیزکاری محیط اطراف بلبرینگ و جلوگیری از ورود گرد و خاک
 •  کنترل محورها و پایه‌های نصب برای جلوگیری از لقی و انحراف

 پیامدهای نصب نادرست و نگهداری غلط

 •  کاهش شدید عمر مفید بلبرینگ
 •  افزایش نویز و لرزش تجهیزات
 •  توقف زودهنگام خط تولید
 • هزینه‌های بالای تعمیر و تعویض


نشانه‌های خرابی بلبرینگ و واکنش مناسب در برابر آنها

خرابی احتمالی بلبرینگ علامت‌های مشخصی دارند که اگر به موقع شناسایی شوند، می‌توان از آسیب گسترده دستگاه جلوگیری کرد:

 کاربردهای فراتر از انتظار بلبرینگ

 صنایع بزرگ (خودروسازی، راه‌آهن، هوافضا)

در این صنایع، بلبرینگ یک قطعه استراتژیک است:

 • تغییرات بسیار جزئی در جنس یا ابعاد، تفاوت بزرگی در دوام و عمر تجهیزات ایجاد می‌کند.
 • در هواپیما و قطار، انتخاب نوع مناسب بلبرینگ بحث ایمنی است و باید در برنامه تعمیرات دوره‌ای گنجانده شود.
 • خودروسازی: از چرخ و فرمان گرفته تا دینام، پمپ روغن و گیربکس، بلبرینگ اهمیت حیاتی دارد.

مصارف خانگی و عمومی

از مخلوط‌کن و چرخ‌گوشت گرفته تا کولر، ماشین لباس‌شویی و حتی قفل درب خانه، بلبرینگ‌ها کارایی و طول عمر دستگاه را تضمین می‌کنند.
دقت کنید که بسیاری از خرابی‌های زودهنگام لوازم خانگی به دلیل استفاده از بلبرینگ‌های بی‌کیفیت یا نگهداری نامناسب است.

ماشین‌آلات کشاورزی و صنعتی

بلبرینگ‌های مخصوص این صنعت غالباً باید در برابر گل، لای و ضربه مقاومت بالایی داشته باشند.
برای مثال، انتخاب بلبرینگ قفلی با درپوش مخصوص باعث می‌شود خط تولید متوقف نشود و نیاز به باز و بسته کردن مرتب وجود نداشته باشد.

 آینده بلبرینگ؛ تکنولوژی‌های روز و نوآوری‌ها

صنعت بلبرینگ به لطف پیشرفت علم مواد و فناوری نانو، هر روز شاهد نوآوری‌های تازه است:

 بلبرینگ‌های سرامیکی و هیبریدی

ساچمه‌های سرامیکی به دلیل مقاومت بسیار بالا در برابر خوردگی و استهلاک، امروز در صنایع پیشرفته استفاده می‌شوند.
این نوع بلبرینگ‌ها سبک‌تر بوده، سرعت دورانی بالاتری تحمل می‌کنند و نیازی به روانکاری سنگین ندارند.

پوشش‌های نانو و ضدخوردگی

امروزه با اعمال پوشش نانو بر سطح ساچمه یا رینگ بلبرینگ، میزان اصطحکاک و خوردگی تا ۳۰٪ کاهش یافته است. این فناوری خصوصاً برای محیط‌های دریایی و صنایع وابسته به نفت و گاز اهمیت ویژه دارد.

 بلبرینگ هوشمند (Smart Bearings)

تعبیه حسگرهای هوشمند داخلی برای پایش لرزش، حرارت و وضعیت روانکاری بلبرینگ و اعلام هشدار قبل از وقوع خرابی (Predictive Maintenance)،
یکی از ترندهای دنیای دیجیتال و صنعت 4.0 است که آینده نگهداشت صنعتی را متحول خواهد کرد.
